En la introducción ya hemos tenido un primer contacto con la placa base, pero ahora vamos a verla con más detalle. Negro y rojo son los colores elegidos para este producto que resulte vistoso a la vista, a la vez que agresivo. ASRock quiere darle un aspecto de rendimiento y/o agresividad y, según nuestro criterio, lo han conseguido. Aunque realmente nosotros preferimos coloraciones algo más claras y que transmiten más calma, pero todo es cuestión de gustos.

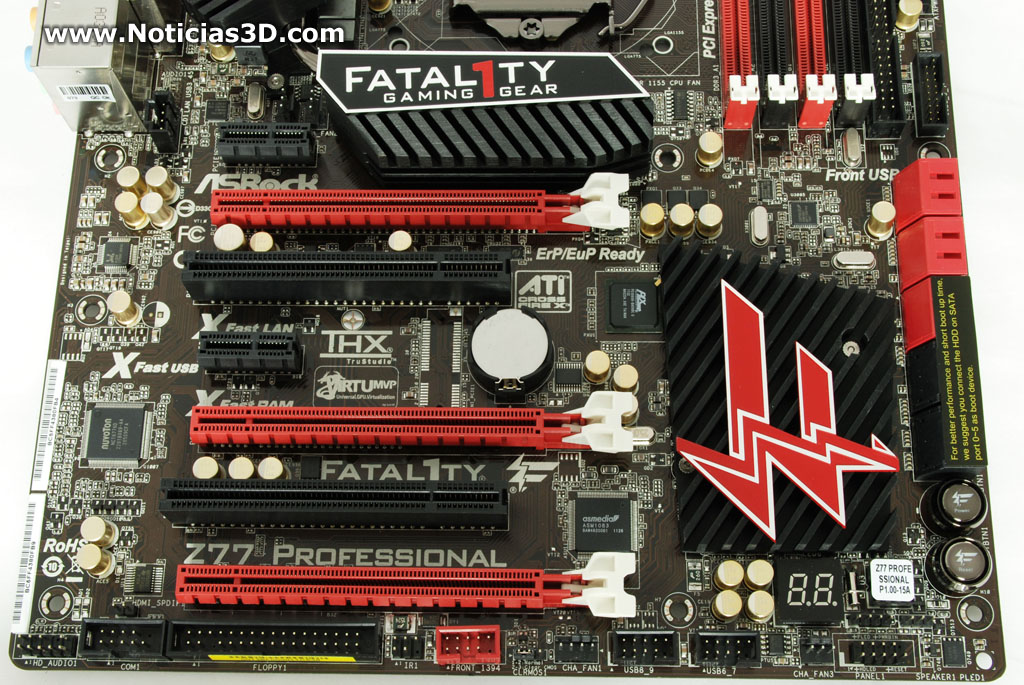

De la zona del socket ya hablaremos un poco más abajo, pero toca repasar las conexiones de expansión en cuanto a slots y esta placa tiene sus particularidades: 2 slots PCI "antiguos", 2 slots PCIe x1 Rev 2.0 y luego 3 slots PCI Express x16.
Sin embargo toca puntualizar este aspecto: los tres slots son físicamente PCI Express x16, pero eléctricamente uno es x4, el otro x8 y el principal o más cercano al procesador es x16. Además de todo ello, los dos últimos cumplen con el estándar PCI Express Gen 3.0, mientras que el último, el que funciona a x4, cumple con el estándar PCIe Gen 2.0. Y lo que, de momento, nos tiene confundidos es que la página web de ASRock en más de un sitio diga que la placa soporta Quad SLI y Quad CrossFireX, cuando sólo hay tres slots. Debemos suponer que cuentan con tarjetas duales para anunciar esto.
Disipación pasiva por todos los lados, lo que siempre es bueno. Tenemos cuatro bloques de disipación, el que tiene el logo de Fatal1ty es el que alberga el chipset Intel Z77. Luego tenemos tres bloques más, de altura mediana e interconectados mediante un heatpipe. Dos de estos bloques refrigeran las impresionantes 16+8 fases de alimentación, el otro está encima de un pequeño chip, pero no refrigera nada imprescindible y simplemente ayudará a repartir el calor que emiten los otros 2 gracias al heatpipe.
La zona de CPU, como ya hemos visto más arriba, está muy poblada, tanto por las fases de alimentación como por los bloques de disipación, los cuales aún sin ser demasiado altos sí pueden molestar en la manipulación del sistema de retención de algún que otro disipador o tener problemas con disipadores muy grandes y bajos, aunque últimamente no se prodigan mucho. Y hablando de disipadores, un buen detalle al que nos tiene acostumbrados ASRock es al hecho de incluir agujeros para anclajes de disipador LGA775. Tema ya visto en otras placas del fabricante, pero que nunca está de más recordar.
Zona RAM, zona CPU y conexiones
Las conexiones traseras son las siguientes: conector PS/2 mixto para teclado o ratón, 6 puertos USB 3.0 (azul), 5 puertos USB 2.0 y un puerto USB 2.0 Fatal1ty, salida HDMI y salida DisplayPort. Doble conexión Gigabit Ethernet, botón clear CMOS, conexión IEEE 1394 Firewire, eSATA 6 Gbps, salida óptica SPDIF y 5 jacks de audio convencionales. Realmente una de las placas más completas que hemos visto en este aspecto.
