En esencia hemos visto que las tres fuentes de alimentación tienen un interior equivalente, y que únicamente cambia el condensador principal y poco más, según potencia. Las características esenciales de las Prime Platinum, veremos, son también muy parecidas entre sí. De hecho, las características oficiales son iguales, y sólo cambia el número de conexiones y cables, como veremos después:

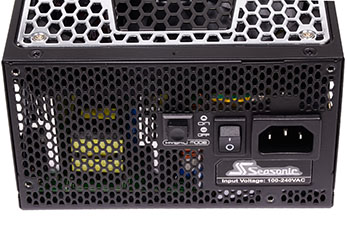

Plano principal de una de las PSUs
Especificaciones técnicas y características (Prime 650, 750 y 850W):
- Potencia de salida (650W): +3,3V: 20A, +5V: 20A, +12V: 54A, -12V: 0,3A, +5VSB: 3A
- Potencia de salida (750W): +3,3V: 20A, +5V: 20A, +12V: 60A, -12V: 0,3A, +5VSB: 3A
- Potencia de salida (850W): +3,3V: 20A, +5V: 20A, +12V: 70A, -12V: 0,3A, +5VSB: 3A
- Factor de forma: ATX 12V v2.4
- 80 PLUS Titanium
- Tamaño del ventilador: 135 milímetros
- Ventilador con rodamiento de fluido dinámico
- Tiempo de vida del ventilador: 70.000 horas
- Fuentes totalmente modulares
- Cables planos
- Temperatura operativa: entre 0 y 50 grados
- Tiempo de vida de la fuente: 150.000 horas
- Dimensiones de las fuentes: 170mm (L) x 150mm (W) x 86mm (H) +/-1 mm
- Protecciones y seguridad: OPP, OVP, UVP, OCP, OTP, SCP, cTUVus, TUV, CB, CCC, BSMI, EAC, Energy Star, RoHS, WEEE, ErP Lot 6, REACH
- 10 años de garantía
Diferentes planos
Al ser totalmente modulares, las fuentes Prime Titanium de Seasonic pueden combinar todos los cables que integran sin ningún tipo de problema. Como antes hemos dicho, la única diferencia entre las 3 variantes por potencia es en la cantidad de cables y conexiones (más allá de la potencia presente en los diferentes raíles, como ya hemos visto). A continuación colocaremos las conexiones presentes en cada una de las tres fuentes, así como la longitud de sus correspondientes cables:
Seasonic Prime 650 W:
- 1 x conexión de 20+4 pins: 610 mm.
- 2 x conexión EPS 4+4 Pin: 650 mm.
- 4 x conexiones PCI-e 6+2 Pin: 675 mm. (+75 mm. por extensión)
- 6 x conexiones SATA: 450 mm. (+120 mm. por extensión)
- 5 x conexiones molex: 450 mm. (+120 cm. por extensión)
- 1 x floppy: 101 mm.
Seasonic Prime 750 W:
- 1 x conexión de 20+4 pins: 610 mm.
- 2 x conexión EPS 4+4 Pin: 650 mm.
- 4 x conexiones PCI-e 6+2 Pin: 750 mm. (+75 mm. por extensión)
- 10 x conexiones SATA: 450 mm. (+120 mm. por extensión)
- 5 x conexiones molex: 450 mm. (+120 cm. por extensión)
- 1 x floppy: 101 mm.
Seasonic Prime 850 W:
- 1 x conexión de 20+4 pins: 610 mm.
- 2 x conexión EPS 4+4 Pin: 650 mm.
- 6 x conexiones PCI-e 6+2 Pin: 675 mm. (+75 mm. por extensión)
- 10 x conexiones SATA: 450 mm. (+120 mm. por extensión)
- 5 x conexiones molex: 450 mm. (+120 cm. por extensión)
- 1 x floppy: 101 mm.
