Las Radeon HD 6000 son menos estilizadas que las HD 5000, así que estamos ante un auténtico rectángulo o incluso ladrillo si gusta la palabra. Eso sí eso no significa que estéticamente tenga su gracia y la tarjeta aparte de larga y pesada resulta agradable a la vista.
Primer contacto con la tarjeta
Lo primero que salta a la vista es que aparte de un gran rectángulo hay un ventilador en el medio, esto significa que se ha cambiado el sistema de refrigeración de otras tarjetas que estaba en uno de los extremos. Si miramos la tarjeta por detrás nos damos cuenta que los núcleos están muy separados.
El peso de la tarjeta no es menospreciable ya que pesa nada más y nada menos que 1.134 gr. Algo lógico si vemos su tamaño puesto que la tarjeta mide 30,5 cm. Por lo que no será apta para todas las cajas de ordenador. Con todo resulta, aproximadamente medio centímetro más corta que la Radeon HD 5970, la tarjeta de AMD más larga hasta el momento, así que no estamos ante un paso hacia peor en este aspecto.
Sistema de refrigeración

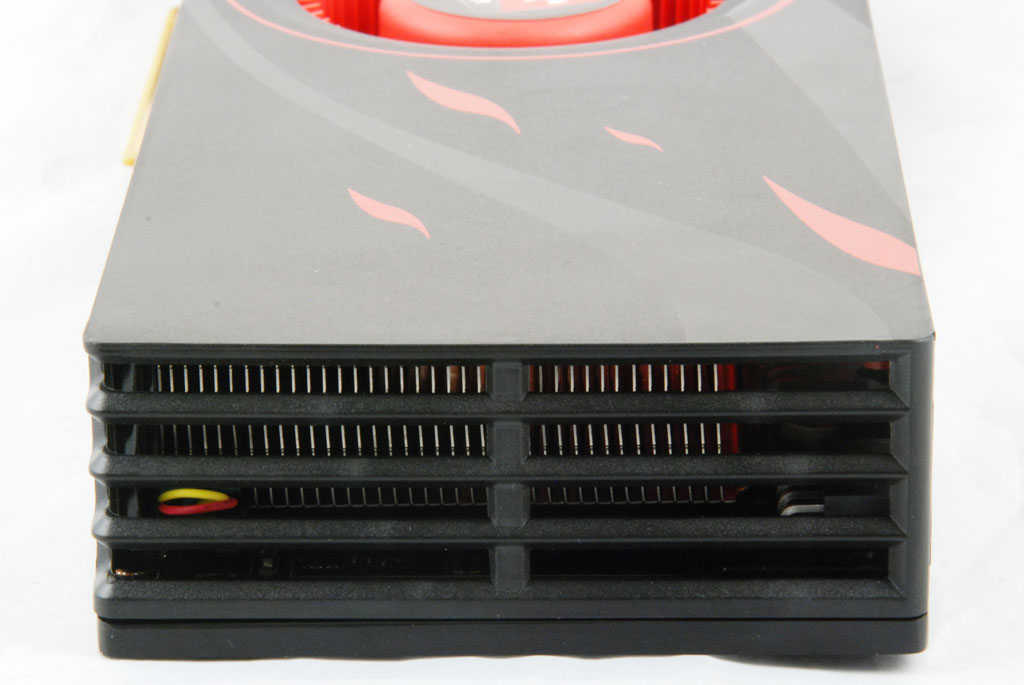

Ya hemos comentado que el ventilador tipo blower está en el centro, así reparte el aire fresco hacia ambos núcleos por igual. Eso también conlleva otra novedad respecto al resto de HD 6000 en su refrigeración: su parte posterior está abierta y por allí saldrá parte del aire caliente, posiblemente la mitad, la otra mitad sale fuera de la caja del ordenador.
Conexiones de la tarjeta

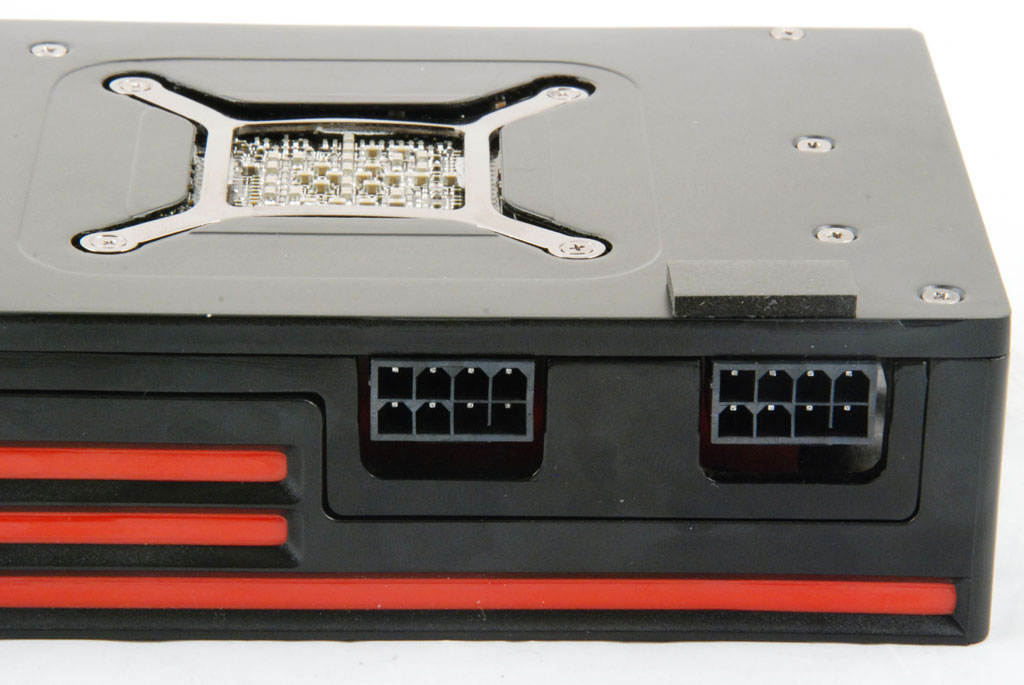

La tarjeta dispone de dos conexiones de 8 pines, todo un récord hasta la fecha en un modelo normal de tarjeta (excepto algún producto muy específico como la Asus Ares o similar). Por lo que ya vemos que el consumo de la misma no será precisamente bajo. Vemos que también hay una conexión para montar un CrossFireX de dos tarjetas como ésta y llegar a unir 4 GPUs.
Justo al lado de la conexión CrossFireX encontramos un importante selector o switch que nos permite cambiar de BIOS, evidentemente el cambio no será efectivo hasta reiniciar el equipo, pero nos permite dos perfiles y que podremos editar con un editor como RBE cuando esté actualizado. De serie el segundo perfil de la BIOS de esta tarjeta nos eleva la velocidad de sus núcleos en unos 50 MHz, lo que los sitúa a la misma velocidad de núcleo que las actuales Radeon HD 6970.

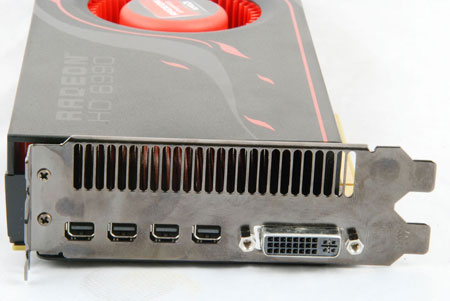

Finalmente hay las conexiones de salida de vídeo y ahí hay poca variedad: 4 conexiones mini-DisplayPort y una conexión Dual-link DVI. 5 conexiones para poder disfrutar de varias soluciones Eyefinity, y es que una tarjeta de tanta potencia tiene poco sentido con un único monitor, salvo por 2 juegos excesivamente exigentes.
Comparación de tamaño con una Radeon HD 5970
Ponemos una de las gráficas más largas que han existido nunca al lado de la nueva HD 6990, se trata de la Radeon HD 5970. Antes ya hemos dicho la diferencia de tamaño y aquí hay que recordar que según como se tome la imagen podemos sufrir un efecto óptico y llevarnos a engaño, pero es que medio centímetro de 31cm es una diferencia ridícula. Cierto es que el PCB de la Radeon HD 5970 es incluso más corto que el de la nueva HD 6990, sin embargo el disipador de aquella tarjeta provocaba que fuese más larga de lo necesario.
Bien os vamos a dejar con una pequeña colección de imágenes de la tarjeta desmontada que nos ha proporcionado AMD:
Especificaciones de la tarjeta tal y como siempre las mostramos:
- 2x Núcleo Cayman XT de 40nm a 830MHz
- Fillrate de 53,1 GPixels/s y 159,4 GTexels/s
- 2GB de GDDR5 de 256 bits por cada núcleo (4GB en total)
- Memoria a 5.000 MHz con un Bandwidth de 160 GB/s por núcleo
- 1536 Stream Processors VLIW4 por núcleo (3072 SP en total)
- 32 unidades ROP por núcleo (64 en total)
- Cada núcleo aplica 96 texturas por ciclo de reloj (192 en total)
- Soporta por hardware DirectX 11 y SM 5.0
- TDP en reposo: 37W
- TDP en carga: 350W
- TDP Máximo con PowerTune: 375W
