Modelo: ROG STRIX Z7890-F GAMING WIFI
Chipset: Z890
Socket: Intel LGA 1851
RAM: DDR5
Con el levantamiento del embargo de los procesadores Arrow Lake-S tenemos una placa base a poner a prueba: la ASUS ROG STRIX Z7890-F GAMING WIFI. Destaca por su estética, con eslóganes de Republic of Gamers y un bloque principal de refrigeración de VRM Polymo Lighting con diferentes efectos RGB muy vistosos.

En este chipset Z890 tenemos 24 lanes, son 4 menos que el chipset Z790 pero, con mayor ancho de banda, pues ahora prescinde de las carriles PCIe 3.0 pasando a componerse de lanes Gen 4 y Gen 5. Tenemos el mismo número de USBs, con los mismos anchos de banda. Por otro lado en las ranuras PCI tenemos un puerto extra Gen 5 x4 o una combinación con el PCIe principal x8 junto a 3 ranuras x4 para discos NVMe.
No hay cambio en los puertos SATA, con una capacidad de hasta 8 puertos. De serie tendremos Wi-Fi 7 BE1750X en las placas base que decidan implementarlo,
Chipset | Z790 | Z890 |
Carriles PCIe | 28 | 24 |
USB 3.2 Gen 2x2 (20Gb/s) | 5 | 5 |
USB 3.2 Gen 2x1 (10Gb/s) | 10 | 10 |
USB 3.2 Gen 1x1 (5Gb/s) | 10 | 10 |
En la caja podemos ver el diseño de la placa base y sus tecnologías clave. En la cara dorsal tenemos de forma parcial sus especificaciones y detalles de su VRM, del conector PCIe principal para tarjetas y discos NVMe con tecnologías EZ Q-Release dotando de facilidad en su instalación además de una imagen de su panel trasero.


Tenemos doble alimentación EPS reforzada, su Polymo Lighting es muy vistoso, algo que podríamos decir que está a mitad de camino entre una solución RGB y un panel LCD en el bloque de refrigeración principal del VRM, que dispone de 16 fases de alimentación para CPU digitales junto a 5 secundarias. Contamos con botón interior de arranque y doble header frontal 3.2 para cajas de gama alta con 4 puertos USB-A.

El VRM cuenta con 16 fases de alimentación 110A. Para el VCCSA destinado a las controladoras de memoria y PCIe tiene 2 fases de 90A. El VCCGT para la tarjeta gráfica integrada dispone de 90A y el VNNAON para subsistemas del SoC cuenta con 2 fases de 80A, todas son SPS (Smart Power Stage).

La ASUS ROG STRIX Z7890-F GAMING WIFI cuenta con un PCIe principal reforzado Gen 5 x16 controlada directamente por el procesador y una ranura secundaria PCIe Gen 4 x4 de formato controlada por el chipset. Su códec de sonido SupremeFX está aislado y dispone de condensadores prémium.

Va bien servida de conectores de ventilador con un total de 5 en la parte inferior junto a 3 conectores RGB. Los conectores de ventilador superiores tienen tapa protectora. El bloqueo del PCIe principal Q-Release no requiere presionarlo para extraer la tarjeta, al mismo tiempo que queda fijada.

Sólo tenemos pads térmicos de dos caras en el NVMe principal Gen 5 con formatos 2242/2260/2280/22110. El resto son Gen 4 x4 con formato 2280 en en segundo y tercer conector y, con formato 2280 y 22110 para el cuarto. Contamos con un quinto que comparte carriles con los 4 puertos SATA con formatos 2242/2260/2280.

En la cara trasera del PCB podemos ver como las conexiones Gen 5 tienen la circuitería "enterrada", tanto las memorias como el PCIe para tarjeta o los discos NVMe, de los que podemos ver las fijaciones para los diferentes formatos. ASUS deja otro detalle con su eslogan "para los que se atreven" entre otros detalles. También podemos ver las pistas de su circuitería de audio en tono naranja.

En el panel trasero tenemos la siguiente conectividad:
- 2 x Thunderbolt 4
- 6 x USB 10 Gbps
- 4 x USB 5 Gbps
- 2 x USB 2.0
- 1 x DisplayPort
- 1 x HDMI port
- 1 x Wi-Fi module
- 1 x Intel 2.5 GbE Ethernet
- 2 x Gold-plated audio jacks
- 1 x BIOS FlahsBack Button
- 1 x Clear CMOS Button

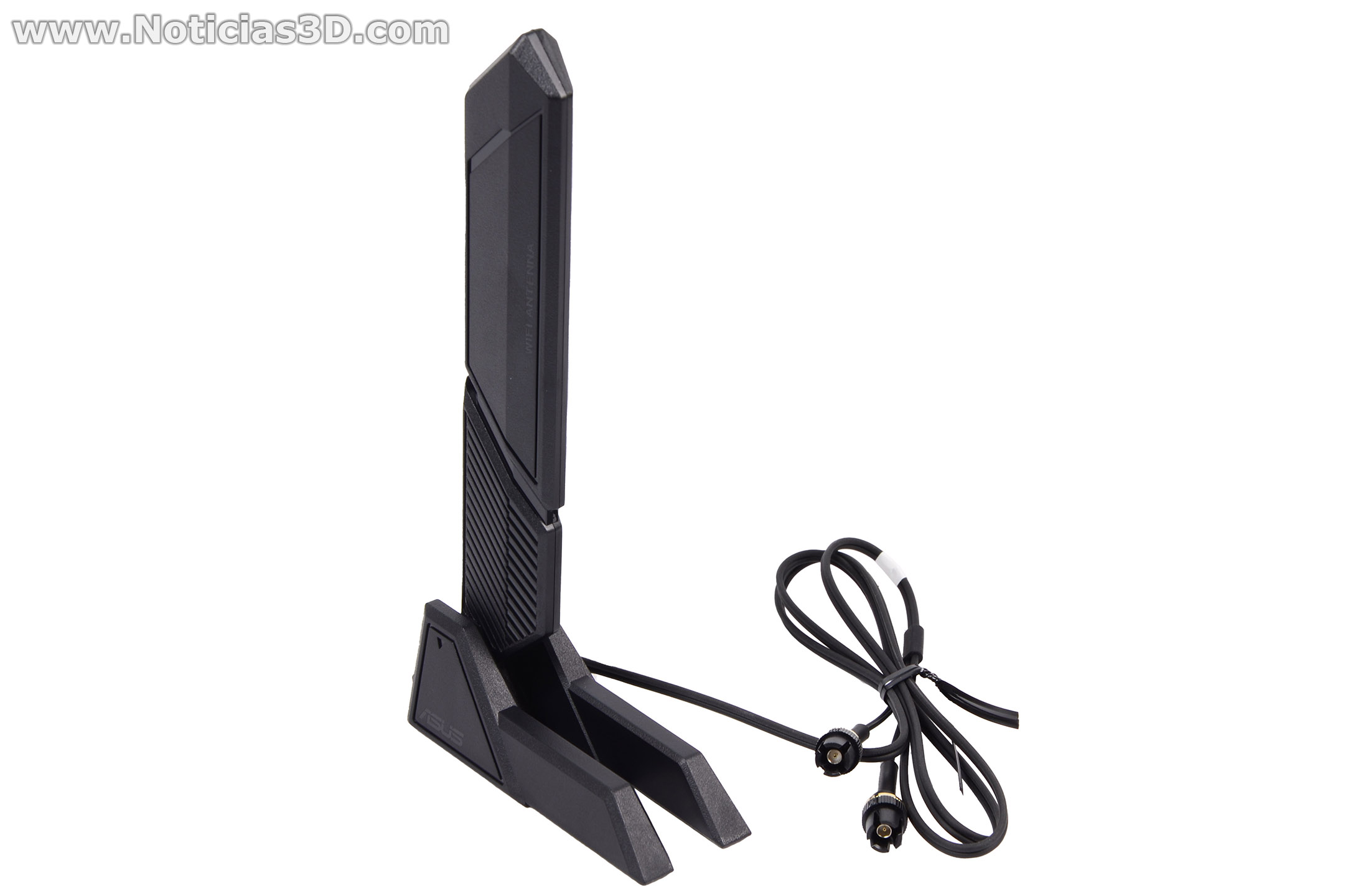

Destacan 2 puertos Thunderbolt 4 tipo C de 40 Gbps. Contamos en esta ASUS ROG STRIX Z7890-F GAMING WIFI de otros 2 puertos USB tipo C de 10 Gbps. Con el mismo ancho de banda tenemos otros 4 USB tipo A. En total tenemos 14 conectores USB, 2 salidas de vídeo, LAN de 2,5 GbE, Wi-Fi 7 con antena EZ que no requiere enroscar, conectores chapados en oro con salida óptica para el audio y, botones para restear la BIOS y actualizarla con el método Flash que no requiere hardware montado.

Página oficial del producto: ASUS ROG STRIX Z7890-F GAMING WIFI.
