Como siempre, la apariencia de las últimas placas base Gigabyte no difiere demasiado entre unos modelos y otros, y para muestra, un botón: la H67MA-UD2H tiene prácticamente el mismo aspecto que cualquiera de las últimas placas de la marca analizadas. Observaremos las diferencias, pero en un primer vistazo no nos cabe la menor duda de que se repite prácticamente la misma disposición de elementos y colores empleados que ya hemos visto en multitud de ocasiones:
La H67MA-UD2H

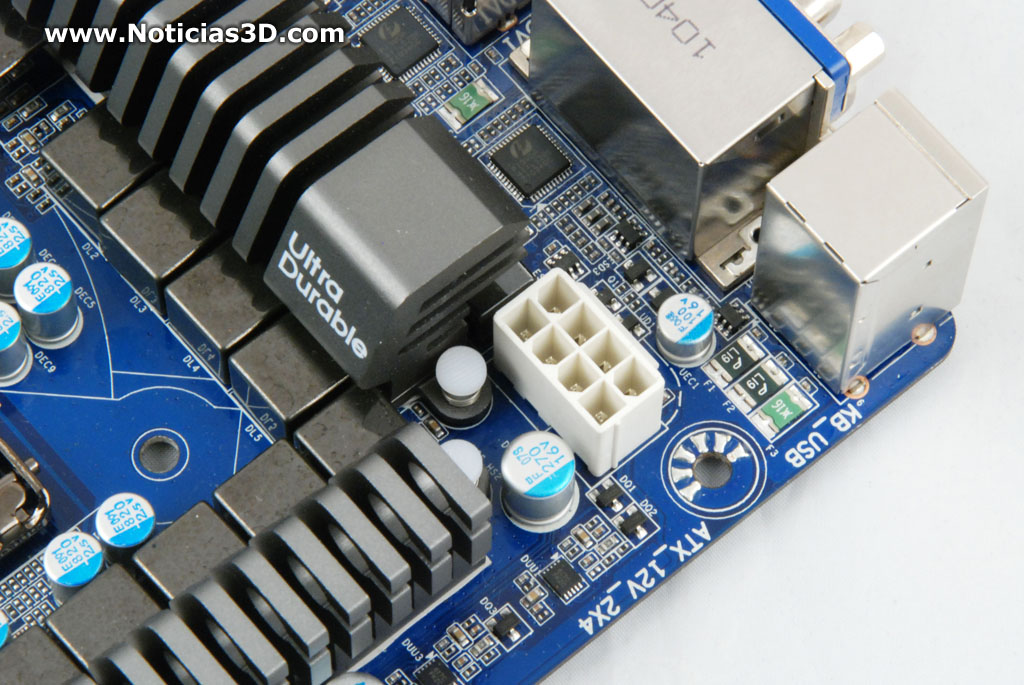

El elemento que varía principalmente son los disipadores pasivos incluidos en la superficie de la placa. Vemos que hay dos cerca de la zona de la CPU, alrededor del socket, justo al lado de las fases de potencia. El diseño de dichos disipadores es algo distinto a lo visto hasta el momento: laminados verticales con la serigrafía "Ultra Durable" a un lado. No están unidos entre sí. El chipset, al otro lado de la placa, también tiene su disipador, muy pequeño y del mismo estilo que los otros, éste con el logo de Gigabyte encima.

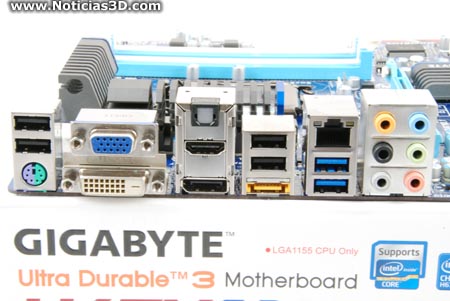

La zona del socket está bastante despejada, y éste es Foxconn (no Lotes, como vemos en algunos casos). Miremos ahora las conexiones del panel trasero de la placa base, que es lo que le suele dar vidilla. He aquí lo que se puede encontrar de izquierda a derecha: conector mixto PS/2 para teclado y ratón, 6 puertos USB (dos de ellos son azules, es decir, 3.0), salida VGA, DVI, HDMI, DisplayPort, salida óptica de audio, conexión eSATA, entrada ethernet Gigabit LAN, y las seis conexiones de audio multi color y multi canal habituales.
Conexiones del panel trasero
